Jak dobrać głowicę USG do specjalizacji? Praktyczny przewodnik
Dobór głowicy USG jest jednym z najważniejszych etapów wyboru aparatu ultrasonograficznego. Sam aparat może mieć dobre parametry, nowoczesne oprogramowanie i wygodny ekran, ale jeśli nie współpracuje z odpowiednią głowicą, jego zastosowanie w gabinecie będzie ograniczone.
Głowica USG decyduje o tym, jakie struktury można obrazować, na jakiej głębokości, z jaką dokładnością i w jakiej specjalizacji aparat będzie naprawdę użyteczny.
Innej głowicy potrzebuje fizjoterapeuta, innej kardiolog, innej ginekolog, a jeszcze innej lekarz wykonujący badania jamy brzusznej. Dlatego wybór aparatu USG zawsze powinien obejmować nie tylko sam model urządzenia, ale również dostępne głowice, ich częstotliwość, kształt pola obrazowania, tryby pracy i kompatybilność.
Spis treści
- Dlaczego dobór głowicy USG jest tak ważny?
- Najważniejsze parametry głowicy USG
- Częstotliwość głowicy – prosta zasada
- Głowica konweksowa – do czego służy?
- Głowica liniowa – najlepszy wybór do struktur powierzchownych
- Głowica microconvex – mała głowica do trudniejszych dostępów
- Głowica transwaginalna – zastosowanie w ginekologii
- Głowica transrektalna – zastosowanie w urologii
- Głowica phased array – do serca i trudnych okien akustycznych
- Głowica objętościowa 4D – kiedy jest potrzebna?
- Jaka głowica USG do konkretnej specjalizacji?
- Jak dobrać głowicę do aparatu USG?
- Jak używać głowicy USG w praktyce?
- Najczęstsze błędy przy wyborze głowicy USG
- FAQ – najczęściej zadawane pytania
Dlaczego dobór głowicy USG jest tak ważny?
Głowica USG jest elementem, który wysyła i odbiera fale ultradźwiękowe. To ona odpowiada za pierwszy kontakt aparatu z pacjentem i ma bezpośredni wpływ na jakość uzyskanego obrazu.
Nie istnieje jedna głowica, która będzie najlepsza do każdego badania. Wynika to z różnicy między strukturami powierzchownymi i głębokimi, a także z innego sposobu pracy w poszczególnych specjalizacjach.
Ścięgno Achillesa, nerw, tarczyca czy więzadło znajdują się stosunkowo płytko. Do ich oceny potrzebna jest wysoka rozdzielczość i dokładne obrazowanie powierzchownych struktur. Tutaj bardzo dobrze sprawdza się głowica liniowa.
Wątroba, nerki, pęcherz moczowy czy narządy jamy brzusznej leżą głębiej. W takim przypadku ważniejsza jest penetracja i szersze pole obrazowania. Do takich badań najczęściej wybiera się głowicę konweksową.
Serce wymaga jeszcze innego podejścia. Trzeba obrazować je przez przestrzenie międzyżebrowe, dlatego często stosuje się głowicę phased array, czyli głowicę sektorową o małej powierzchni kontaktu.
Właśnie dlatego przy wyborze aparatu USG warto analizować nie tylko sam model urządzenia, ale również dostępne i kompatybilne głowice. W ofercie Air Essence™ znajdują się medyczne aparaty USG oraz konfiguracje dopasowane do różnych zastosowań gabinetowych – od obrazowania struktur powierzchownych, po bardziej zaawansowane zastosowania wymagające Dopplera lub obrazowania 3D/4D.
Zobacz także:
aparat usg z dopplerem - w jakich specjalizacjach ma najwieksze znaczenie?Najważniejsze parametry głowicy USG
Przy wyborze głowicy USG należy zwrócić uwagę na kilka podstawowych parametrów. To one decydują o tym, czy głowica będzie praktyczna w codziennej pracy. Najczęstszy błąd polega na tym, że użytkownik wybiera aparat USG, a dopiero później sprawdza dostępne głowice. Powinno być odwrotnie. Najpierw należy określić, jakie badania będą wykonywane, a dopiero później dobrać aparat i kompatybilne głowice.
Częstotliwość głowicy – prosta zasada
Częstotliwość głowicy USG wpływa na kompromis między głębokością obrazowania a rozdzielczością. Wyższa częstotliwość zwykle oznacza lepszą rozdzielczość struktur powierzchownych, ale mniejszą głębokość penetracji. Niższa częstotliwość pozwala obrazować głębiej, ale z mniejszą szczegółowością powierzchownych struktur.

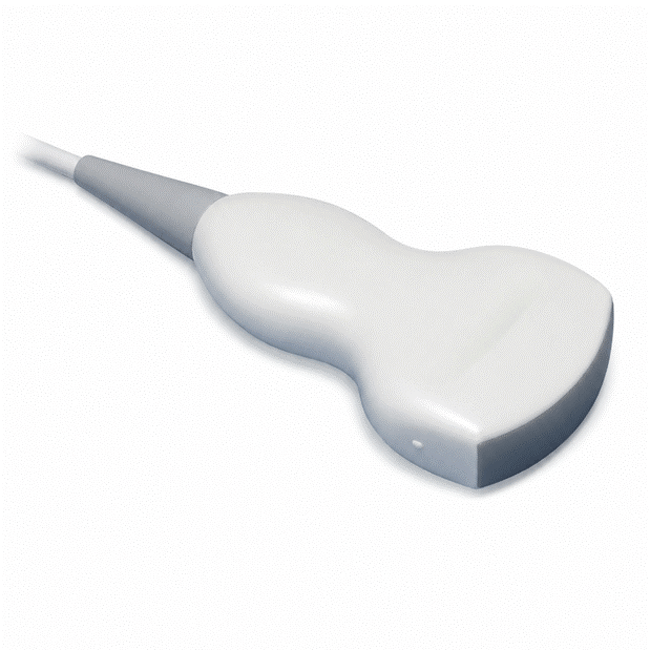

Głowica konweksowa – do czego służy?
Głowica konweksowa to jedna z najbardziej uniwersalnych głowic USG. Ma zaokrągloną powierzchnię i szerokie, wachlarzowe pole obrazowania. Najczęściej stosuje się ją do oceny głębiej położonych struktur.
To podstawowa głowica do badań jamy brzusznej. Sprawdza się przy obrazowaniu wątroby, nerek, pęcherzyka żółciowego, pęcherza moczowego i innych narządów wewnętrznych.
Jest często wybierana przez lekarzy wykonujących badania ogólne, internistów, lekarzy POZ, urologów, ginekologów oraz specjalistów, którzy potrzebują szerokiego pola widzenia.
Głowica konweksowa będzie dobrym wyborem wtedy, gdy gabinet wykonuje badania jamy brzusznej, układu moczowego lub podstawowe badania przez powłoki brzuszne.

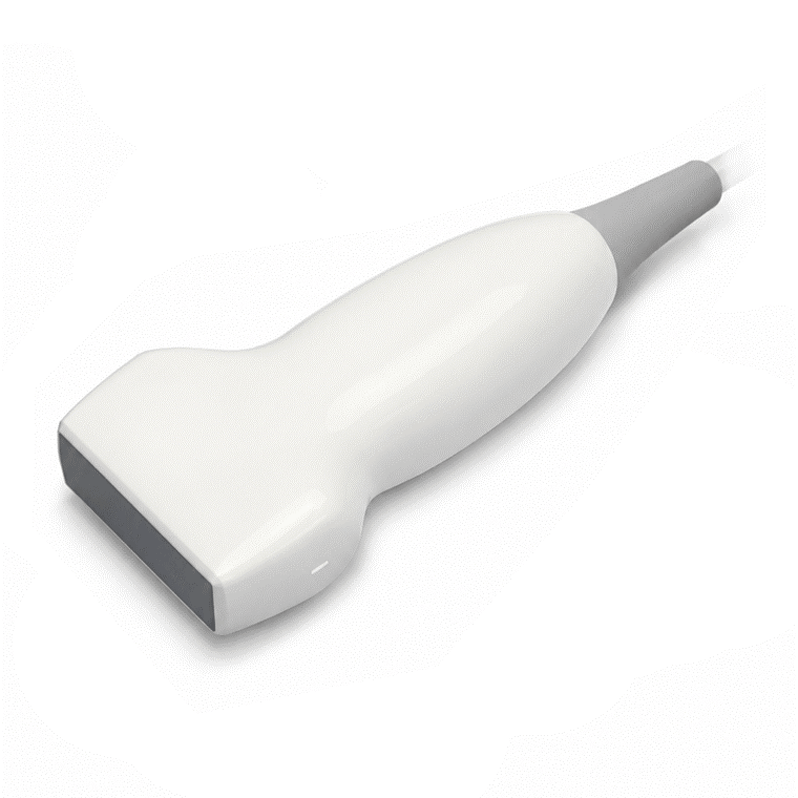

Głowica liniowa – najlepszy wybór do struktur powierzchownych
Głowica liniowa ma płaską powierzchnię i prostokątne pole obrazowania. Jest szczególnie ceniona tam, gdzie liczy się wysoka rozdzielczość obrazu płytko położonych struktur.
To najczęstszy wybór w ortopedii, fizjoterapii i medycynie sportowej. Umożliwia ocenę tkanek miękkich, mięśni, ścięgien, więzadeł, nerwów i struktur powierzchownych.
Głowica liniowa jest również wykorzystywana w badaniach tarczycy, piersi oraz naczyń powierzchownych.
W fizjoterapii i ortopedii głowica liniowa jest często najważniejszą głowicą w całym zestawie. To ona pozwala pracować z obrazowaniem struktur narządu ruchu.

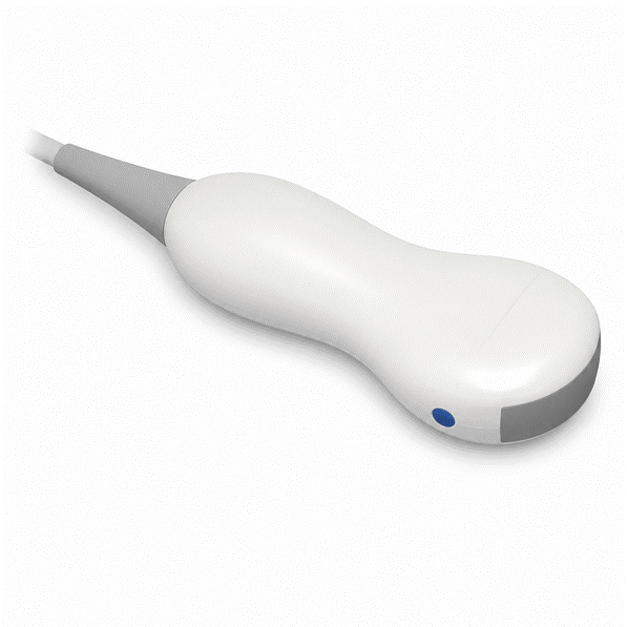

Głowica microconvex – mała głowica do trudniejszych dostępów
Głowica microconvex jest mniejszą odmianą głowicy konweksowej. Ma zaokrągloną powierzchnię, ale mniejszy rozmiar i mniejszą powierzchnię kontaktu.
Dzięki temu może być przydatna w badaniach, w których dostęp do badanego miejsca jest ograniczony. Często stosuje się ją w pediatrii, neonatologii, weterynarii oraz w wybranych badaniach międzyżebrowych.
Microconvex może być praktyczna wtedy, gdy klasyczna głowica konweksowa jest zbyt duża, a głowica liniowa nie daje odpowiedniego pola lub głębokości obrazowania.

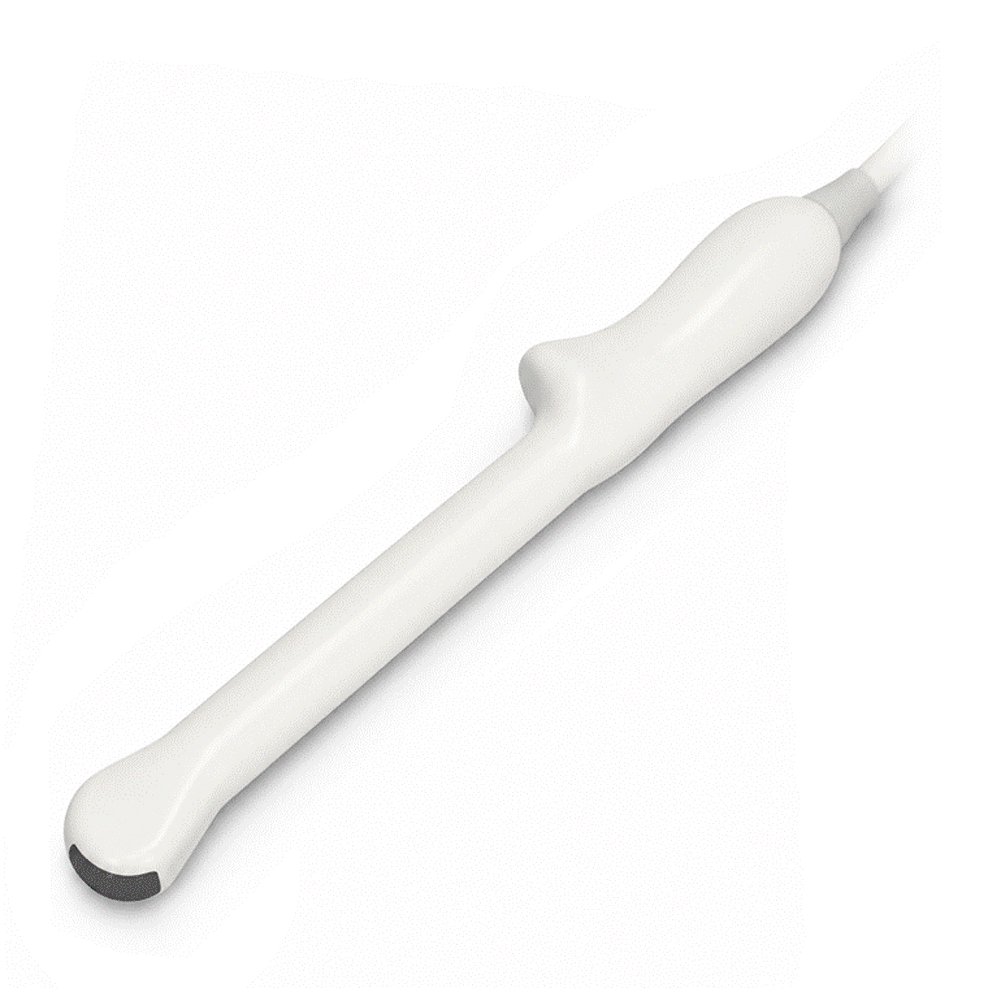

Głowica transwaginalna – zastosowanie w ginekologii
Głowica transwaginalna należy do głowic endokawitarnych. Jest przeznaczona do badań ginekologicznych i umożliwia obrazowanie narządów miednicy mniejszej z bliskiej odległości.
Dzięki temu można uzyskać szczegółowy obraz macicy, jajników i struktur położonych w obrębie miednicy mniejszej.
Głowica transwaginalna jest ważna w gabinetach ginekologicznych, poradniach specjalistycznych oraz placówkach zajmujących się diagnostyką kobiecą.
Przy głowicach endokawitarnych szczególne znaczenie mają procedury higieny. Należy stosować odpowiednie osłony, dezynfekcję oraz zasady pracy zgodne z procedurami placówki i instrukcją producenta.

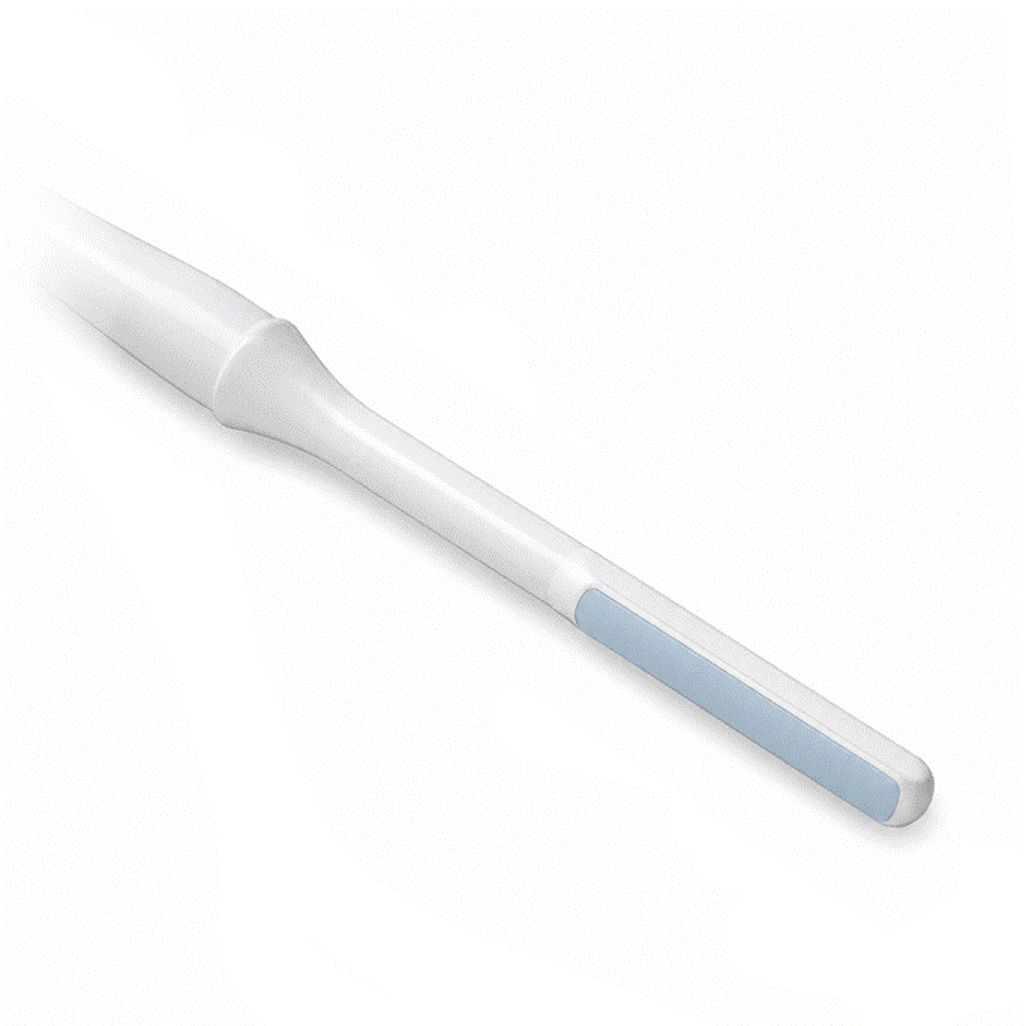

Głowica transrektalna – zastosowanie w urologii
Głowica transrektalna jest głowicą endokawitarną stosowaną głównie w badaniach przezodbytniczych. Najczęściej kojarzy się ją z urologią, szczególnie z oceną prostaty.
Może być używana w wybranych procedurach urologicznych i proktologicznych, zależnie od kwalifikacji specjalisty oraz wskazań klinicznych.
Głowica transrektalna nie jest uniwersalną głowicą do każdego gabinetu. Jest wybierana wtedy, gdy placówka wykonuje konkretny typ badań urologicznych lub proktologicznych.

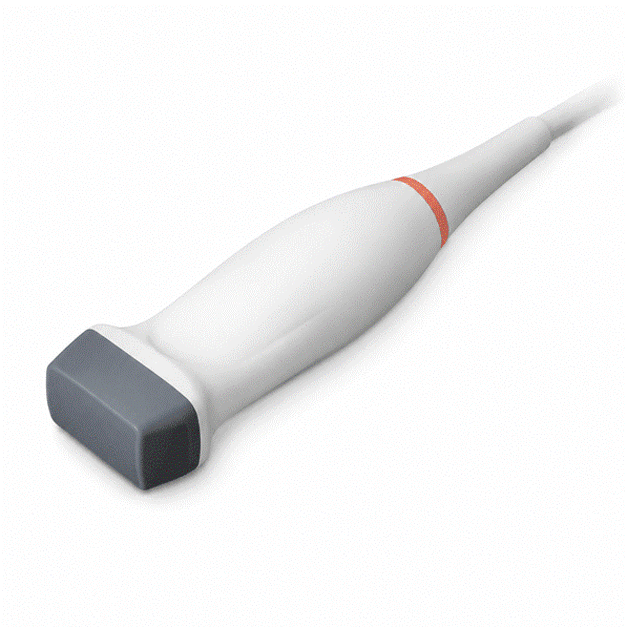

Głowica phased array – do serca i trudnych okien akustycznych
Phased array to głowica sektorowa, często nazywana głowicą kardiologiczną. Ma małą powierzchnię kontaktu i generuje sektorowy obraz.
Jej największą zaletą jest możliwość obrazowania przez wąskie okna akustyczne, na przykład przez przestrzenie międzyżebrowe. Dlatego jest tak ważna w echokardiografii.
Phased array jest wykorzystywana w kardiologii, medycynie ratunkowej, anestezjologii oraz w wybranych protokołach POCUS.
W placówce kardiologicznej phased array jest zwykle głowicą podstawową. W gabinecie ortopedycznym lub fizjoterapeutycznym nie będzie jednak pierwszym wyborem.

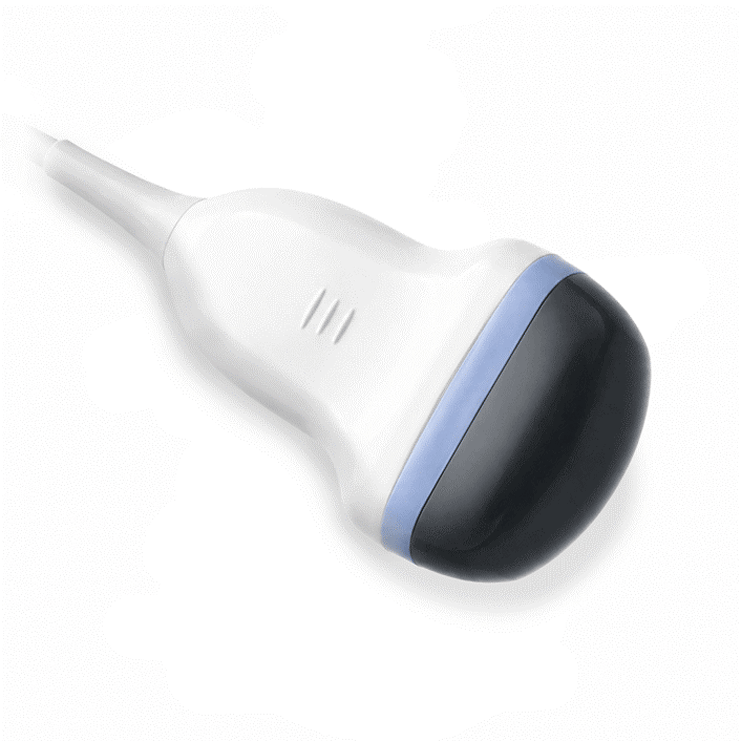

Głowica objętościowa 4D – kiedy jest potrzebna?
Głowica objętościowa 4D umożliwia obrazowanie przestrzenne i dynamiczne. Najczęściej wykorzystuje się ją w ginekologii i położnictwie.
Jest kojarzona przede wszystkim z obrazowaniem płodu w 3D/4D. Może być ważna w placówkach, które wykonują badania położnicze i chcą oferować bardziej zaawansowaną dokumentację obrazową.
Trzeba jednak pamiętać, że głowica 4D nie zastępuje klasycznego obrazowania 2D. W wielu badaniach podstawą diagnostyki nadal pozostaje obrazowanie dwuwymiarowe.
Głowica 4D ma sens wtedy, gdy placówka rzeczywiście wykonuje badania położnicze lub potrzebuje obrazowania przestrzennego. Nie warto wybierać jej tylko dlatego, że brzmi bardziej zaawansowanie.
Jaka głowica USG do konkretnej specjalizacji?
Najłatwiej dobrać głowicę, wychodząc od specjalizacji i rodzaju badań. Poniższa tabela pokazuje najczęstsze zastosowania.
Sprawdź również:
Jaki wybrać aparat usg do fizjoterapii?Jak dobrać głowicę do aparatu USG?
Dobór głowicy powinien przebiegać w kilku krokach.
Najpierw należy określić specjalizację. Inny zestaw będzie potrzebny w fizjoterapii, inny w ginekologii, a inny w kardiologii.
Następnie trzeba ustalić, czy badane struktury są powierzchowne czy głębokie. To pozwala wstępnie wybrać między głowicą liniową a konweksową.
Kolejny krok to sprawdzenie, czy potrzebny jest Doppler. Jeśli w gabinecie wykonywana jest ocena przepływów, aparat i głowica muszą obsługiwać odpowiednie tryby.
Następnie należy zweryfikować kompatybilność głowicy z aparatem. Nie każda głowica pasuje do każdego modelu USG. Ważne są także tryby obrazowania, ergonomia, sposób czyszczenia i dostępność serwisu.
W przypadku aparatów Air Essence™ warto zwrócić uwagę nie tylko na sam model ultrasonografu, ale również na dostępność i kompatybilność głowic w danej konfiguracji. Dzięki temu aparat może być dobrany do realnych potrzeb gabinetu – od fizjoterapii i ortopedii, po ginekologię, urologię, kardiologię czy diagnostykę ogólną.
Jak używać głowicy USG w praktyce?
Sposób użycia głowicy zależy od rodzaju badania, kwalifikacji osoby wykonującej badanie, procedur placówki oraz instrukcji producenta. Artykuł edukacyjny nie zastępuje szkolenia medycznego ani procedur klinicznych. Można jednak wskazać kilka ogólnych zasad.
Przed badaniem należy dobrać właściwą głowicę do badanego obszaru. Następnie stosuje się odpowiedni żel USG. Żel poprawia kontakt głowicy ze skórą i umożliwia prawidłowe przewodzenie fal ultradźwiękowych. Podczas badania operator dostosowuje ustawienia obrazu, takie jak głębokość, gain, fokus i tryb pracy. W zależności od potrzeb może zapisać obraz, wykonać pomiar lub przygotować dokumentację.
Po badaniu głowica powinna zostać wyczyszczona i zdezynfekowana zgodnie z procedurami. W przypadku głowic endokawitarnych wymagania higieniczne są szczególnie ważne.
Najczęstsze błędy przy wyborze głowicy USG
Wybór głowicy USG powinien być świadomy. W praktyce często pojawiają się błędy, które ograniczają późniejsze wykorzystanie aparatu.
Najczęstszy błąd to zakup aparatu bez sprawdzenia, jakie głowice są dostępne i kompatybilne.
Drugim błędem jest wybór wyłącznie na podstawie ceny. Tańszy zestaw może okazać się mniej praktyczny, jeśli nie obsługuje głowicy potrzebnej w danej specjalizacji.
Trzecim błędem jest założenie, że jedna głowica wystarczy do wszystkiego. W wielu gabinetach to nieprawda.
Sprawdź dostępne aparaty USG:
oferta Air Essence™FAQ – najczęściej zadawane pytania
Do fizjoterapii najczęściej wybiera się głowicę liniową, ponieważ dobrze obrazuje struktury powierzchowne, takie jak mięśnie, ścięgna, więzadła i tkanki miękkie.
W ortopedii najczęściej stosuje się głowicę liniową, szczególnie do oceny ścięgien, więzadeł, mięśni, nerwów i tkanek powierzchownych. W niektórych zastosowaniach przydatna może być również głowica konweksowa.
Do jamy brzusznej najczęściej stosuje się głowicę konweksową, ponieważ umożliwia obrazowanie głębiej położonych narządów i daje szerokie pole widzenia.
W kardiologii najczęściej stosuje się głowicę phased array, ponieważ ma małą powierzchnię kontaktu i pozwala obrazować serce przez przestrzenie międzyżebrowe.
Głowica transwaginalna służy do badań ginekologicznych, szczególnie do obrazowania macicy, jajników i innych struktur miednicy mniejszej.
Głowica transrektalna jest stosowana głównie w urologii, szczególnie do oceny prostaty i struktur położonych blisko odbytnicy.
Nie. Głowica 4D jest przydatna głównie w ginekologii i położnictwie, zwłaszcza przy obrazowaniu przestrzennym. W wielu specjalizacjach podstawą pozostaje obrazowanie 2D.
Nie. Jedna głowica może wystarczyć w wąskiej specjalizacji, ale w placówkach wielospecjalistycznych zwykle potrzebny jest zestaw kilku głowic.
Do badania tarczycy najczęściej wybiera się głowicę liniową, ponieważ tarczyca jest strukturą powierzchowną i wymaga dobrej rozdzielczości obrazu.
Do naczyń powierzchownych najczęściej stosuje się głowicę liniową. Przy ocenie przepływów ważne jest również, aby aparat i głowica obsługiwały odpowiednie tryby Dopplera.
W położnictwie często stosuje się głowicę konweksową do badań przez powłoki brzuszne oraz głowicę objętościową 4D, jeśli potrzebne jest obrazowanie przestrzenne.
W urologii stosuje się najczęściej głowicę konweksową do oceny układu moczowego oraz głowicę transrektalną do wybranych badań prostaty.
