Aparat USG z dopplerem – w jakich specjalizacjach ma największe znaczenie?
Aparat USG z Dopplerem ma największe znaczenie w specjalizacjach, w których sama ocena obrazu anatomicznego nie wystarcza. Najważniejszy jest tam, gdzie lekarz musi sprawdzić przepływ krwi, kierunek przepływu, unaczynienie tkanek, pracę serca lub zaburzenia hemodynamiczne. Dlatego szczególnie często wykorzystuje się go w diagnostyce naczyniowej, kardiologii, ginekologii i położnictwie, urologii, medycynie ratunkowej, pediatrii, neonatologii, endokrynologii oraz w wybranych badaniach ortopedycznych i fizjoterapeutycznych.
Spis treści
- Czym jest aparat USG z Dopplerem?
- Jakie tryby Dopplera są najważniejsze?
- Diagnostyka naczyniowa i kardiologia
- Ginekologia, położnictwo i urologia
- Medycyna ratunkowa, POCUS, pediatria i neonatologia
- Fizjoterapia, ortopedia, medycyna sportowa i endokrynologia
- Jak dobrać głowicę USG do specjalizacji?
- Aparaty USG Air Essence™ w diagnostyce z Dopplerem
- Przenośny czy stacjonarny aparat USG z Dopplerem?
- Na co zwrócić uwagę przed zakupem?
- Najczęstsze błędy przy wyborze aparatu USG z Dopplerem
- Podsumowanie
- FAQ
Czym jest aparat USG z Dopplerem?

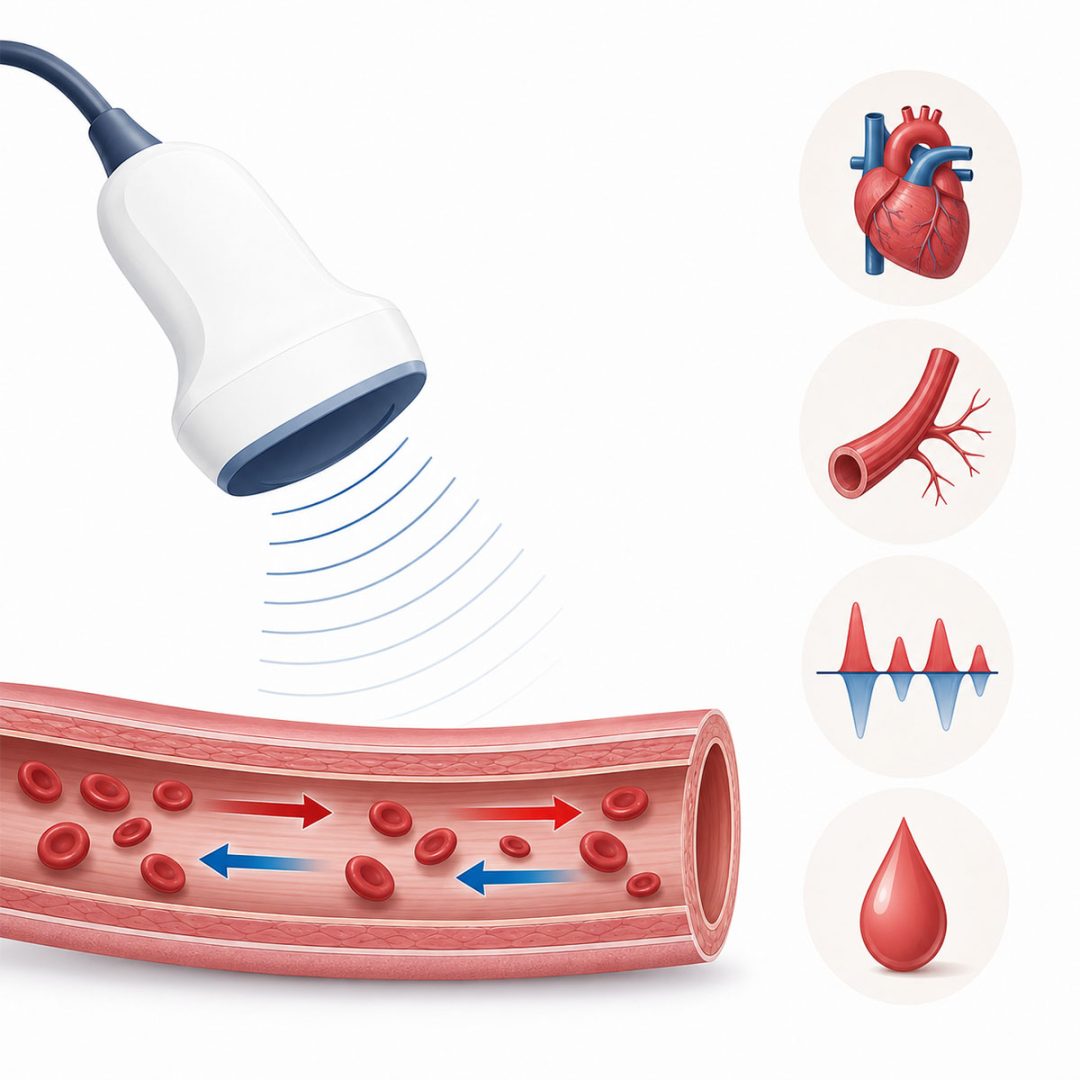

Aparat USG z Dopplerem to ultrasonograf, który poza klasycznym obrazowaniem tkanek pozwala ocenić przepływ krwi. Standardowe USG pokazuje budowę narządu lub badanego obszaru, natomiast Doppler dodaje informację o kierunku, charakterze i prawidłowości przepływu.
Jest to szczególnie ważne wtedy, gdy sama anatomia nie wystarcza do pełnej oceny klinicznej. Doppler pomaga między innymi w diagnostyce naczyniowej, kardiologii, ginekologii, położnictwie, urologii oraz medycynie ratunkowej. Ułatwia ocenę zwężeń, niedrożności, zakrzepicy, pracy zastawek, unaczynienia zmian oraz przepływów w wybranych narządach.
Przy wyborze aparatu nie liczy się jednak wyłącznie sama obecność Dopplera. Ważna jest także jakość obrazu, czułość przepływów, dostępne głowice, ergonomia i oprogramowanie pomiarowe. Dlatego dobór urządzenia powinien zależeć przede wszystkim od tego, jakie badania będą wykonywane najczęściej.
Jakie tryby Dopplera są najważniejsze?

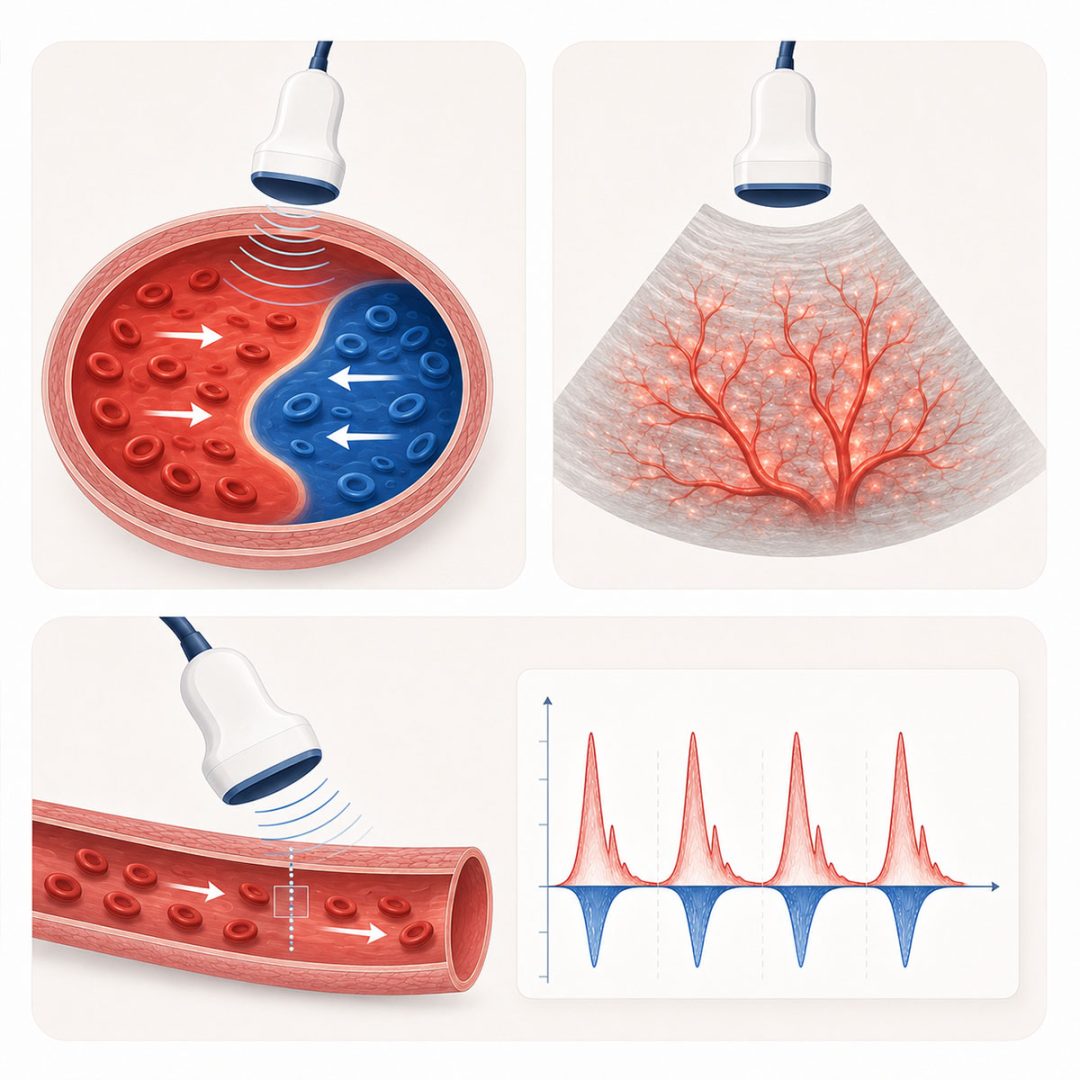

Najczęściej spotykanym trybem jest Color Doppler, który pokazuje przepływ krwi w kolorze. Lekarz widzi na ekranie mapę przepływu i może szybko ocenić, gdzie krew płynie oraz jaki jest kierunek przepływu względem głowicy. To tryb bardzo intuicyjny i szeroko stosowany w badaniach naczyń, serca, tarczycy, jąder, narządów jamy brzusznej, jajników oraz tkanek powierzchownych. Color Doppler często stanowi pierwszy etap oceny, ponieważ pozwala szybko zlokalizować przepływ i zdecydować, czy potrzebna jest dokładniejsza analiza.
Power Doppler działa trochę inaczej. Jego największą zaletą jest większa czułość w wykrywaniu wolnych i drobnych przepływów. Nie zawsze pokazuje kierunek tak precyzyjnie jak Color Doppler, ale bardzo dobrze odpowiada na pytanie, czy dana struktura jest unaczyniona. Dlatego bywa przydatny w badaniu tkanek powierzchownych, zmian zapalnych, tarczycy, struktur mięśniowo-szkieletowych, okolic przyczepów ścięgien i drobnych naczyń. W praktyce Power Doppler może dodać istotny kontekst tam, gdzie standardowy kolor nie pokazuje wystarczająco wyraźnego przepływu.
PW Doppler, czyli Doppler pulsacyjny, pozwala mierzyć prędkość przepływu w konkretnym miejscu. To ważne w diagnostyce naczyniowej, kardiologii i wybranych badaniach położniczych, ponieważ lekarz może analizować widmo przepływu oraz jego parametry. W kardiologii znaczenie może mieć także CW Doppler, czyli Doppler ciągły, stosowany przy ocenie wysokich prędkości przepływu przez zastawki. Dlatego określenie „aparat USG z Dopplerem” jest zbyt ogólne. Przed zakupem trzeba sprawdzić, jakie konkretnie tryby oferuje urządzenie i czy odpowiadają one zakresowi planowanych badań.
Diagnostyka naczyniowa i kardiologia
Diagnostyka naczyniowa to jeden z najważniejszych zastosowań aparatu USG z Dopplerem. Podczas badania tętnic i żył lekarz ocenia nie tylko ich budowę, ale także drożność, kierunek i prędkość przepływu, zwężenia, niedrożności, zakrzepy oraz zaburzenia hemodynamiczne.
Doppler ma duże znaczenie między innymi w badaniu tętnic szyjnych, żył kończyn dolnych i ocenie wydolności układu żylnego. W poradniach angiologicznych i pracowniach diagnostyki naczyń ważne są szczególnie głowica liniowa, czułość przepływu, stabilny obraz oraz tryby Color Doppler i PW Doppler.
W kardiologii Doppler pozwala ocenić przepływy przez zastawki, kierunek strumieni, niedomykalności, zwężenia, prędkości i gradienty. Do takich badań potrzebna jest głowica sektorowa oraz aparat skonfigurowany pod diagnostykę serca, zwłaszcza jeśli echokardiografia ma być wykonywana regularnie.
Więcej na ten temat przeczytasz w artykule:
Jak dobrać głowice USG do specjalizacjiGinekologia, położnictwo i urologia

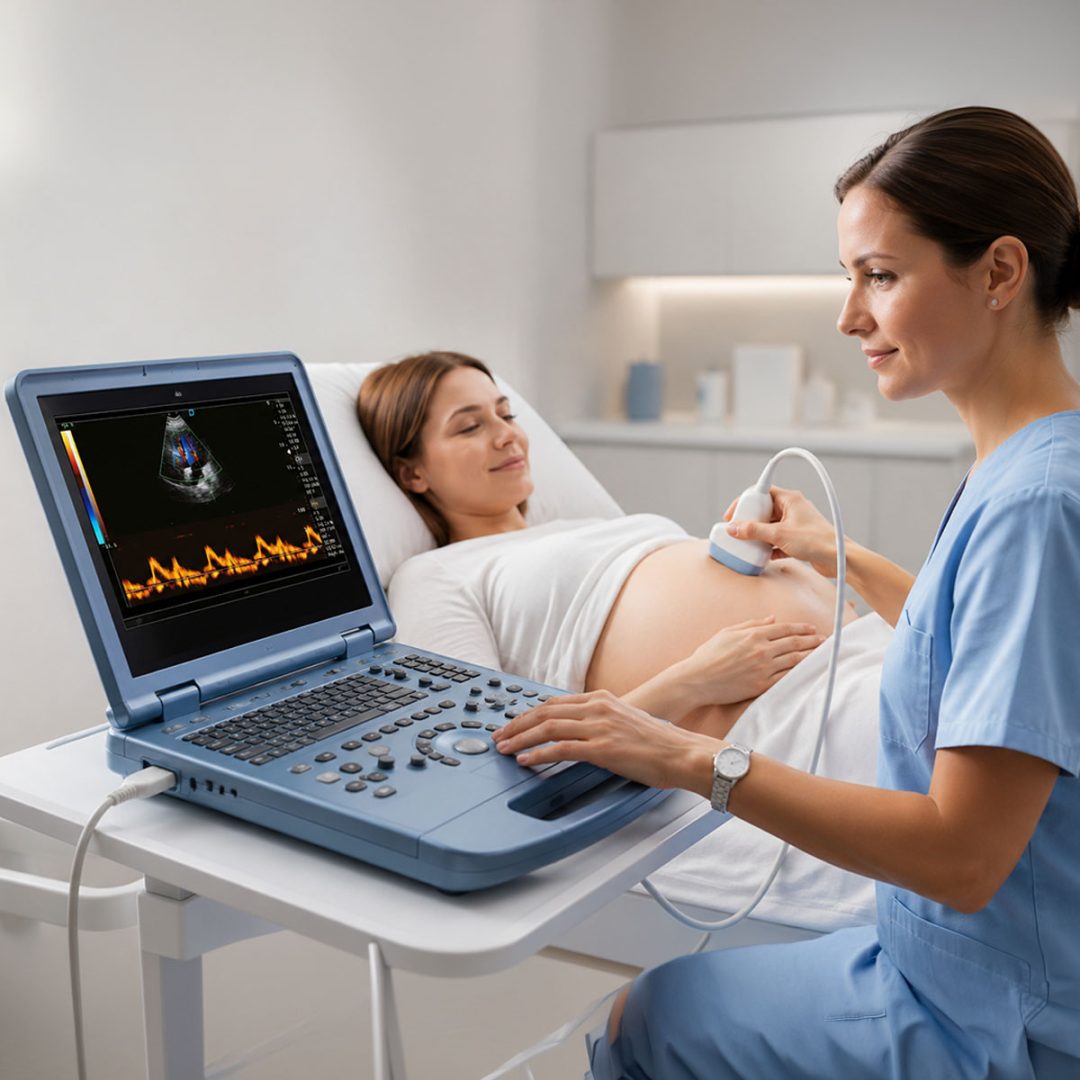

W ginekologii aparat USG z Dopplerem pomaga oceniać unaczynienie jajników, macicy, zmian ogniskowych i struktur miednicy mniejszej. Sam obraz pokazuje kształt, wielkość i budowę zmiany, natomiast Doppler dodaje informację o przepływie i ukrwieniu. W takich badaniach szczególnie ważna jest głowica endokawitarna lub transwaginalna, która pozwala dokładniej obrazować struktury położone w miednicy.

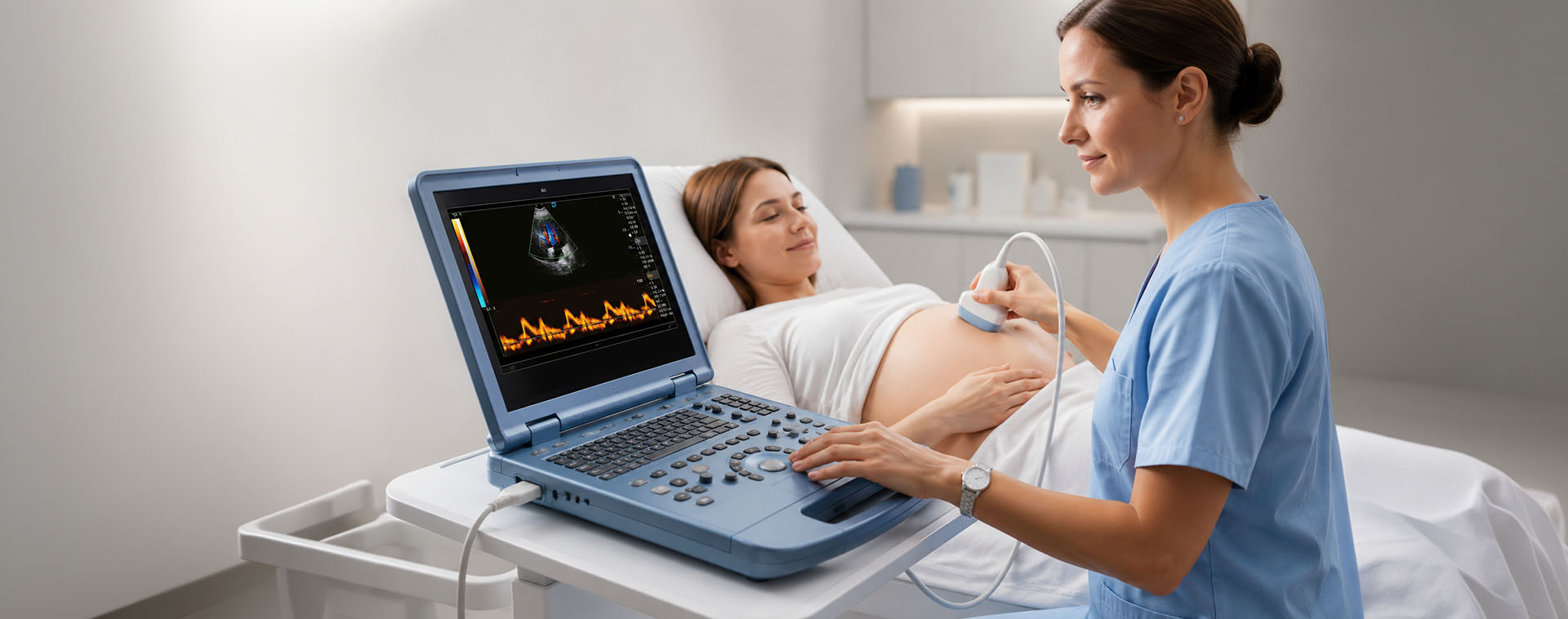

W położnictwie Doppler wykorzystuje się w określonych sytuacjach klinicznych, między innymi do oceny wybranych przepływów, łożyska i dobrostanu płodu. Nie jest to funkcja do przypadkowego używania bez wskazań, tylko narzędzie diagnostyczne, które powinno być stosowane przez wykwalifikowany personel. W gabinecie ginekologiczno-położniczym liczy się więc jakość obrazu, dobry Doppler oraz odpowiednie głowice: konweksowa i endokawitarna.
W urologii Doppler przydaje się przy badaniu nerek, moszny, jąder, prostaty i zmian ogniskowych. Do nerek i pęcherza zwykle stosuje się głowicę konweksową, a do jąder i struktur powierzchownych głowicę liniową. Dlatego aparat do gabinetu urologicznego powinien być wybierany nie tylko według ceny, ale przede wszystkim według zakresu badań i dostępnych głowic.
Zobacz również:
USG 3D/4D - kiedy warto wybraćMedycyna ratunkowa, POCUS, pediatria i neonatologia
W medycynie ratunkowej, na SOR-ze, intensywnej terapii i w badaniach POCUS aparat USG pomaga szybko odpowiedzieć na konkretne pytania kliniczne. Może wspierać ocenę obecności wolnego płynu, pracy serca, drożności naczyń oraz bezpieczeństwa procedur wykonywanych pod kontrolą obrazu. Doppler jest tu szczególnie przydatny przy lokalizacji naczyń, ocenie przepływu i podstawowej analizie hemodynamicznej, zwłaszcza podczas badania przy łóżku pacjenta.
W POCUS bardzo ważna jest mobilność aparatu. Sprzęt powinien szybko się uruchamiać, być łatwy w dezynfekcji, wygodny w transporcie i gotowy do pracy w różnych warunkach. Duży aparat stacjonarny może być świetny w pracowni, ale w ciasnej sali, przy łóżku pacjenta albo podczas wizyty domowej bardziej praktyczne bywa urządzenie kompaktowe. Przy takich zastosowaniach ważne są głowice dopasowane do scenariusza: konweksowa do jamy brzusznej, liniowa do naczyń i tkanek powierzchownych oraz sektorowa do podstawowej oceny serca.
W pediatrii i neonatologii ultrasonografia ma szczególną wartość, ponieważ pozwala obrazować bez promieniowania jonizującego. U noworodków, niemowląt i dzieci liczy się delikatność badania, dobra rozdzielczość małych struktur oraz możliwość wykonania diagnostyki przy łóżku pacjenta. Doppler może być używany do oceny przepływów w wybranych naczyniach, narządach, sercu lub zmianach ogniskowych. W tej grupie pacjentów szczególnie ważne jest jednak dopasowanie głowicy i ustawień aparatu, ponieważ małe struktury wymagają precyzyjnego obrazowania.
Fizjoterapia, ortopedia, medycyna sportowa i endokrynologia
W fizjoterapii, ortopedii i medycynie sportowej USG służy do oceny mięśni, ścięgien, więzadeł, nerwów, kaletek i zmian pourazowych. Najważniejsze są tutaj dobre obrazowanie B-mode oraz głowica liniowa o wysokiej częstotliwości, a Doppler może dodatkowo wspierać ocenę unaczynienia, stanu zapalnego i zmian przeciążeniowych.
Color Doppler i Power Doppler przydają się szczególnie przy strukturach powierzchownych, między innymi w okolicy przyczepów ścięgien, tkanek miękkich i drobnych naczyń. Nie zastępują jednak badania klinicznego, tylko uzupełniają ocenę specjalisty o dodatkową informację o przepływie.
W endokrynologii, zwłaszcza w diagnostyce tarczycy, Doppler może pomóc ocenić unaczynienie miąższu i zmian ogniskowych. Podstawą pozostaje jednak analiza wielkości, struktury i echogeniczności gruczołu, a do takich badań najczęściej wykorzystuje się głowicę liniową o wysokiej rozdzielczości.
Więcej na ten temat przeczytasz w artykule:
Aparat USG do fizjoterapiiJak dobrać głowicę USG do specjalizacji?

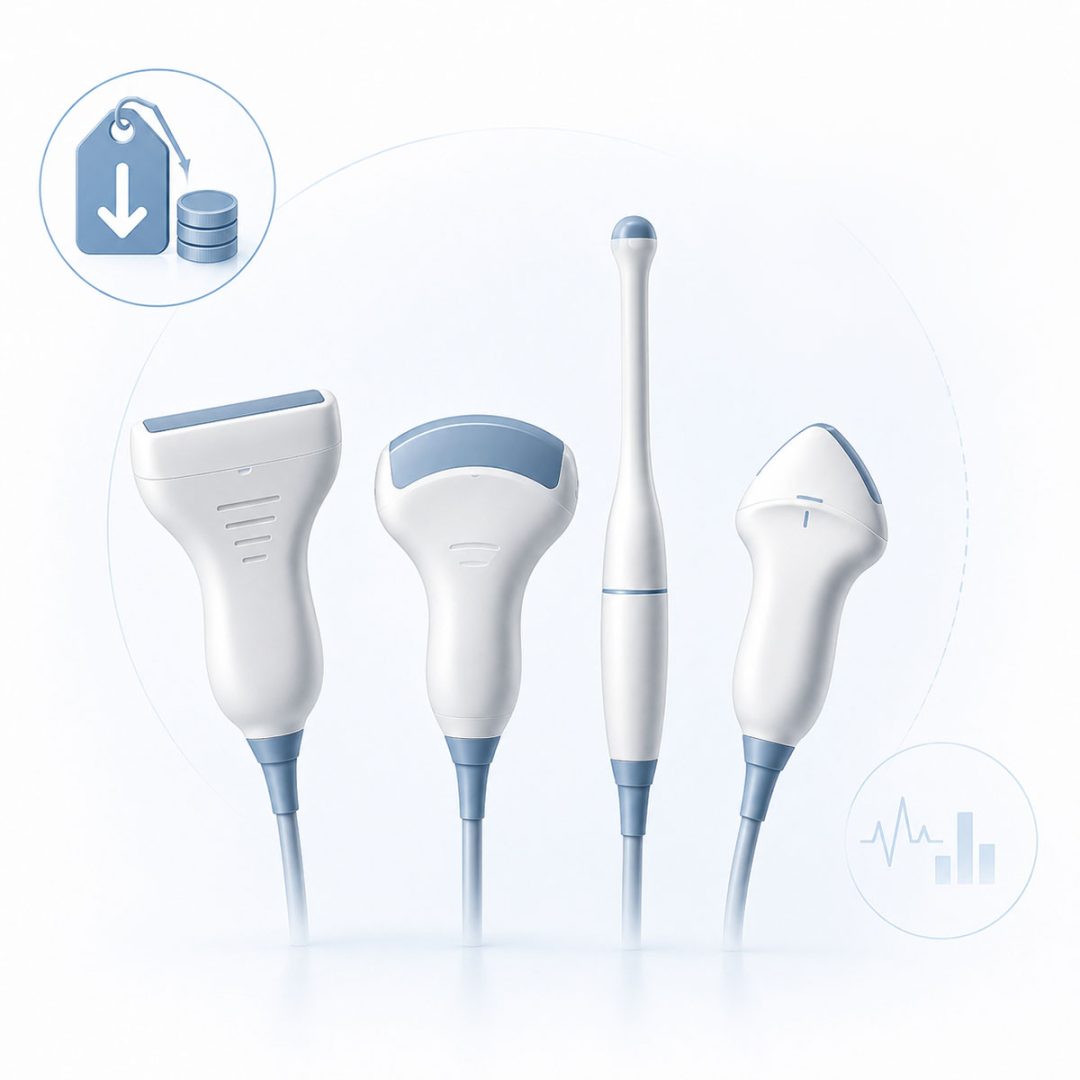

Dobór głowicy jest jednym z najważniejszych elementów wyboru aparatu USG z Dopplerem. Nawet dobry ultrasonograf nie pokaże pełni możliwości, jeśli zostanie połączony z niewłaściwą sondą. Głowica liniowa sprawdza się przy strukturach powierzchownych, konweksowa przy jamie brzusznej i położnictwie przezbrzusznym, endokawitarna w ginekologii, a sektorowa w kardiologii.
Najczęstszy błąd polega na tym, że kupujący skupia się na samym aparacie, a głowice traktuje jako dodatek. Tymczasem to właśnie sonda decyduje o szczegółowości obrazu, głębokości badania i wygodzie interpretacji. Bez odpowiedniej głowicy gabinet naczyniowy, kardiologiczny czy ginekologiczny nie wykorzysta w pełni możliwości aparatu.
Najlepiej zacząć od określenia, jakie badania będą wykonywane najczęściej. Przy naczyniach, tarczycy i tkankach powierzchownych kluczowa będzie głowica liniowa, przy jamie brzusznej konweksowa, a przy echokardiografii sektorowa. Dopiero później warto analizować funkcje dodatkowe, które nie zawsze są niezbędne w codziennej pracy.
Aparaty USG Air Essence™ w diagnostyce z Dopplerem
W temacie aparatów USG z Dopplerem warto wyróżnić Air Essence™ UltraLite L3. To mobilny, bezprzewodowy ultrasonograf z Color Doppler, Power Doppler i PW Doppler, dostępny z różnymi wariantami głowic, między innymi liniową, konweksową, 2w1 oraz 3w1. Dzięki temu sprawdzi się w szybkiej diagnostyce, badaniach przy pacjencie, POCUS, ocenie naczyń, tkanek powierzchownych, tarczycy oraz w wybranych zastosowaniach urologicznych i ginekologicznych.
Air Essence™ UltraLite L2 można traktować jako przenośny aparat do podstawowej diagnostyki obrazowej i pracy gabinetowej, natomiast przy ocenie przepływów głównym modelem z serii UltraLite pozostaje Air Essence™ UltraLite L3. W bardziej zaawansowanych zastosowaniach warto rozważyć także serię Air Essence™ Anemo Med, w tym modele z funkcją Dopplera, 3D/4D lub szerszą diagnostyką specjalistyczną. Wybór powinien zależeć przede wszystkim od tego, czy gabinet potrzebuje sprzętu mobilnego, aparatu do badań ogólnych, Dopplera czy funkcji 3D/4D.
Zobacz również:
Aparaty usg Air Essence™Przenośny czy stacjonarny aparat USG z Dopplerem?

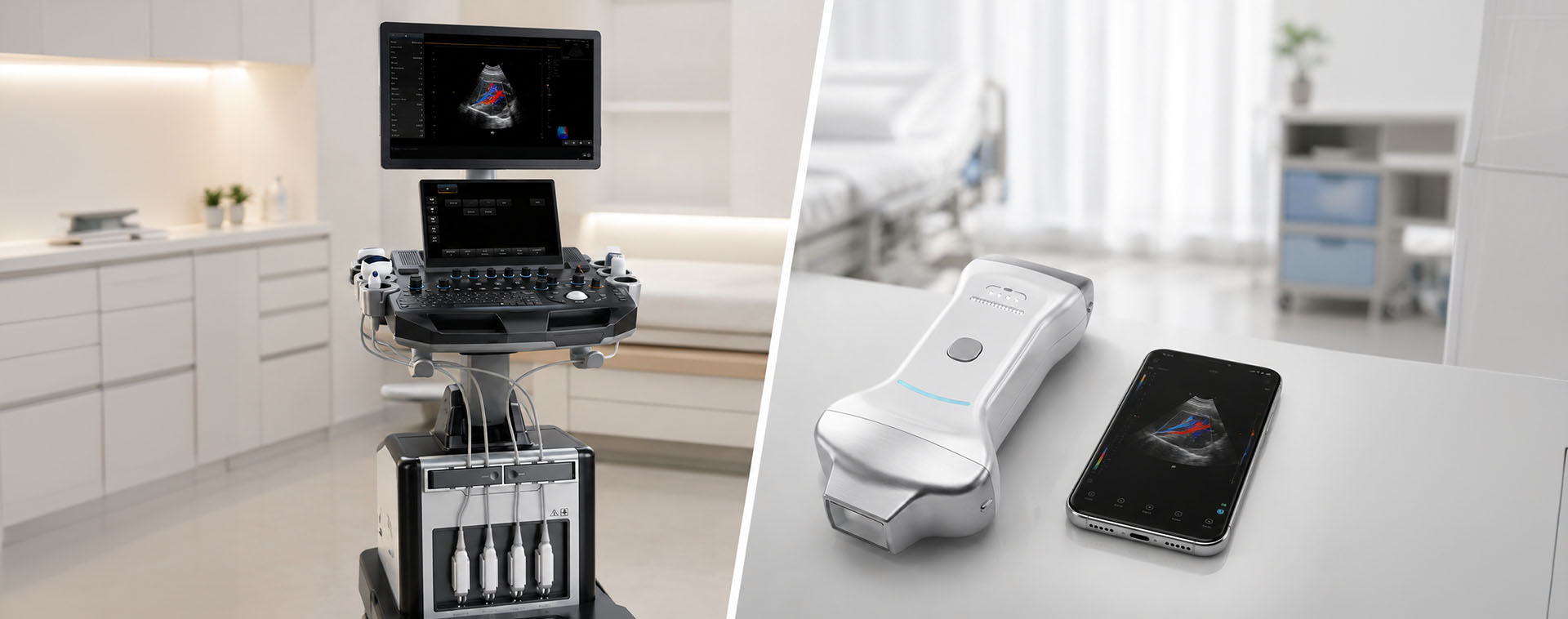

Wybór między przenośnym a stacjonarnym aparatem USG z Dopplerem zależy głównie od stylu pracy. Aparat stacjonarny zwykle oferuje większy ekran, wygodniejszy panel, więcej portów głowic i lepszą ergonomię przy dużej liczbie badań dziennie. Sprawdza się szczególnie w pracowniach diagnostycznych i poradniach specjalistycznych.
Aparat przenośny ma przewagę tam, gdzie liczy się mobilność. Może być używany przy łóżku pacjenta, podczas wizyt domowych, w małych gabinetach, fizjoterapii, medycynie ratunkowej i badaniach POCUS. Nie zawsze zastępuje system stacjonarny, ale daje większą elastyczność i ułatwia szybką ocenę pacjenta.
Nie ma jednego najlepszego rozwiązania dla wszystkich. Jeśli priorytetem jest pełna diagnostyka, duża przepustowość i komfort pracy, lepszy może być aparat stacjonarny. Jeśli ważniejsza jest mobilność i szybkie badanie w różnych miejscach, warto rozważyć aparat przenośny.
Więcej na ten temat przeczytasz w artykule:
Przenośny czy stacjonarny aparat?Na co zwrócić uwagę przed zakupem?

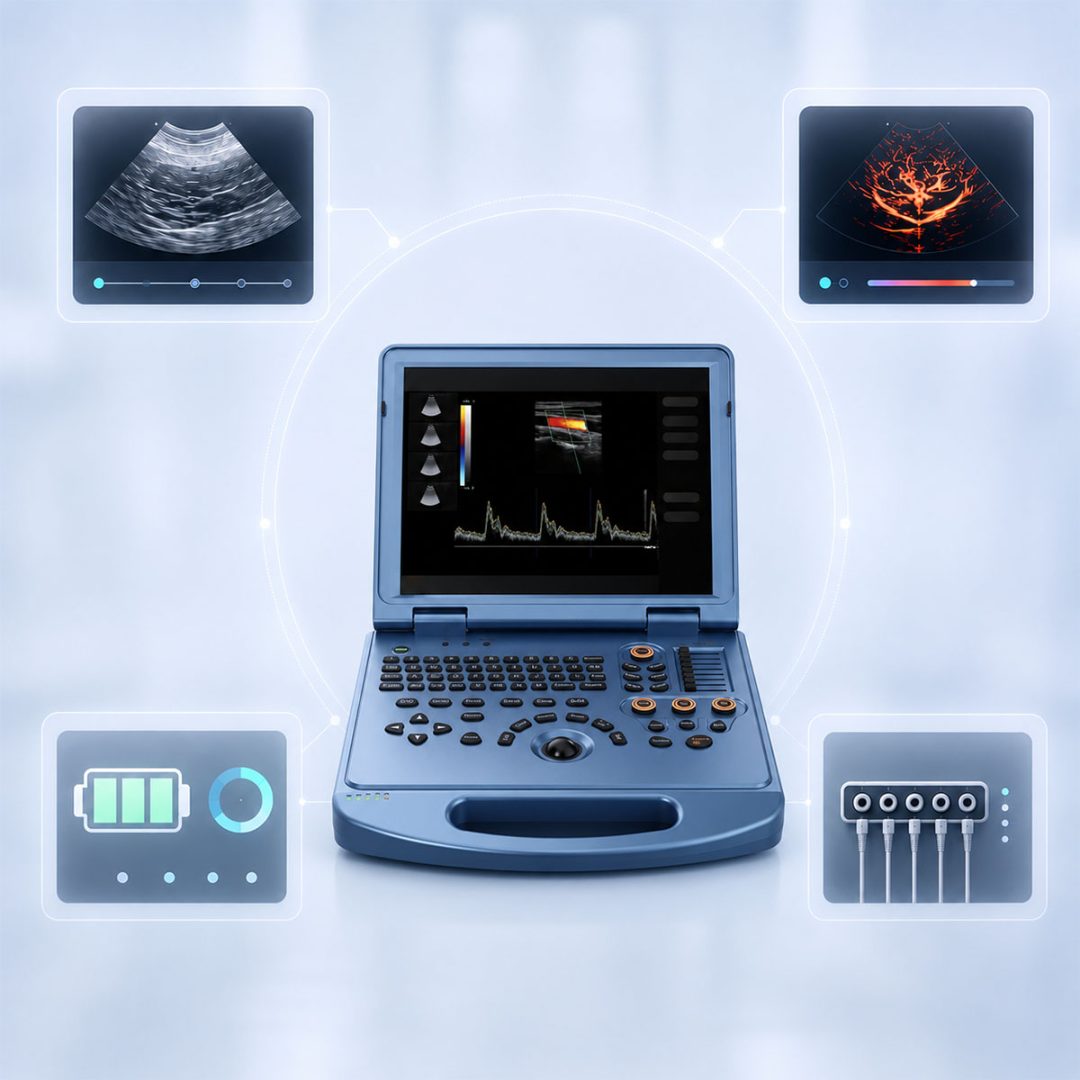

Przed zakupem aparatu USG z Dopplerem trzeba najpierw określić zakres badań. Poradnia naczyniowa, kardiolog, ginekolog, urolog i fizjoterapeuta mają różne potrzeby. Przy naczyniach i strukturach powierzchownych kluczowa będzie głowica liniowa, przy jamie brzusznej konweksowa, a przy badaniach serca sektorowa.
Drugim kryterium są tryby obrazowania. Color Doppler pokazuje przepływ i jego kierunek, Power Doppler pomaga wykrywać drobne oraz wolne przepływy, a PW Doppler umożliwia pomiar prędkości w wybranym miejscu. W kardiologii może być potrzebny także CW Doppler. Ważna jest również jakość obrazu B-mode, ponieważ to od niej zależy czytelność całego badania.
Znaczenie ma też ergonomia codziennej pracy: ekran, czas uruchamiania, bateria, zapis i eksport badań, raportowanie, liczba portów sond, łatwość dezynfekcji, serwis i gwarancja. Aparat USG kupuje się na lata, dlatego warto patrzeć nie tylko na cenę, ale przede wszystkim na realne potrzeby gabinetu.
Najczęstsze błędy przy wyborze aparatu USG z Dopplerem
Pierwszym błędem jest kupowanie aparatu tylko dlatego, że w opisie pojawia się słowo „Doppler”. Sama obecność tej funkcji nie mówi jeszcze, jakie tryby są dostępne, jak czułe jest obrazowanie przepływu i czy sprzęt pasuje do konkretnej specjalizacji. Inne wymagania ma gabinet naczyniowy, inne kardiologiczny, fizjoterapeutyczny czy gabinet badań ogólnych.
Drugim częstym błędem jest ignorowanie głowic. Do naczyń, tarczycy i MSK potrzebna jest głowica liniowa, do jamy brzusznej konweksowa, do ginekologii endokawitarna, a do serca sektorowa. Nawet dobry aparat nie spełni swojej roli, jeśli zostanie połączony z niewłaściwą sondą.
Trzeci błąd to złe dopasowanie mobilności i patrzenie wyłącznie na cenę. Aparat stacjonarny sprawdzi się w pracowni, a mobilny przy łóżku pacjenta lub w pracy wyjazdowej. Najlepszy wybór powinien uwzględniać zakres badań, jakość obrazu, głowice, serwis, ergonomię i realne potrzeby gabinetu.
Podsumowanie
Aparat USG z Dopplerem ma największe znaczenie w specjalizacjach, w których ocena przepływu krwi wpływa na interpretację badania. Najważniejsze obszary to diagnostyka naczyniowa, kardiologia, ginekologia i położnictwo, urologia, medycyna ratunkowa, pediatria, neonatologia, endokrynologia oraz wybrane badania fizjoterapeutyczne i ortopedyczne. W każdej z tych dziedzin Doppler pełni trochę inną rolę. Raz pomaga ocenić drożność tętnicy, innym razem przepływ przez zastawkę serca, unaczynienie guzka, przepływ w jądrze albo aktywność procesu zapalnego w tkankach powierzchownych.
Najważniejsze jest świadome dopasowanie aparatu do specjalizacji. Color Doppler, Power Doppler, PW Doppler i CW Doppler nie są tym samym, a głowica liniowa, konweksowa, endokawitarna i sektorowa odpowiadają na inne potrzeby. W ofercie Air Essence™ warto szczególnie rozróżnić Air Essence™ UltraLite L3 jako mobilny model z trybami dopplerowskimi, Air Essence™ UltraLite L2 jako przenośny aparat do obrazowania i badań ogólnych oraz serię Air Essence™ Anemo Med jako rozwiązania medyczne dla bardziej zaawansowanych zastosowań. Dobry aparat USG z Dopplerem nie musi być największy ani najdroższy. Powinien być po prostu właściwie dobrany do badań, które naprawdę będą wykonywane.
FAQ
Nie w każdym gabinecie jest konieczny, ale w wielu specjalizacjach znacząco zwiększa możliwości diagnostyczne. Największe znaczenie ma tam, gdzie lekarz ocenia przepływ krwi, drożność naczyń, unaczynienie zmian, pracę serca lub wybrane przepływy narządowe. Jeśli gabinet wykonuje wyłącznie podstawowe badania obrazowe, priorytetem może być najpierw dobra jakość obrazu B-mode i odpowiednia głowica.
Największe znaczenie ma w diagnostyce naczyniowej, kardiologii, ginekologii i położnictwie, urologii, medycynie ratunkowej, pediatrii, neonatologii, endokrynologii oraz w wybranych badaniach ortopedycznych i fizjoterapeutycznych. W tych obszarach sama ocena wyglądu narządu często nie wystarcza. Potrzebna jest także informacja o przepływie krwi i unaczynieniu tkanek.
Zwykłe USG pokazuje budowę narządów i tkanek, czyli ich kształt, wielkość, strukturę i położenie. USG z Dopplerem dodatkowo pozwala ocenić przepływ krwi, jego kierunek, obecność oraz w niektórych trybach także prędkość. Dzięki temu badanie może dostarczyć więcej informacji funkcjonalnych.
Color Doppler pokazuje przepływ krwi w kolorze i pomaga ocenić jego kierunek. Jest bardzo przydatny w badaniach naczyń, serca, tarczycy, jąder, narządów jamy brzusznej oraz w ginekologii. To jeden z najczęściej używanych trybów dopplerowskich w codziennej diagnostyce.
Power Doppler jest trybem, który bardzo dobrze wykrywa obecność przepływu, także wtedy, gdy jest on wolny lub drobny. Sprawdza się przy ocenie tkanek powierzchownych, tarczycy, zmian zapalnych, struktur mięśniowo-szkieletowych i drobnych naczyń. Nie zawsze pokazuje kierunek przepływu tak jak Color Doppler, ale często jest bardziej czuły.
PW Doppler, czyli Doppler pulsacyjny, pozwala mierzyć prędkość przepływu w konkretnym miejscu. Jest ważny w diagnostyce naczyniowej, kardiologii i wybranych badaniach położniczych. Dzięki niemu lekarz może analizować widmo przepływu i parametry hemodynamiczne.
Tak, w diagnostyce naczyniowej Doppler jest jednym z najważniejszych narzędzi. Pozwala ocenić drożność tętnic i żył, zwężenia, niedrożności, zakrzepy oraz kierunek i charakter przepływu. Bez Dopplera badanie naczyń byłoby znacznie mniej kompletne.
Tak, w kardiologii Doppler ma bardzo duże znaczenie, zwłaszcza w echokardiografii. Pomaga oceniać przepływy przez zastawki, niedomykalności, zwężenia, prędkości przepływu i gradienty. Do pełnych badań kardiologicznych potrzebny jest jednak aparat z odpowiednią głowicą sektorową i funkcjami pomiarowymi.
W ginekologii Doppler pomaga oceniać unaczynienie zmian, jajników, macicy i wybranych struktur miednicy mniejszej. W położnictwie może być używany do oceny przepływów w określonych sytuacjach klinicznych. Powinien być stosowany przez wykwalifikowany personel i zgodnie z aktualną wiedzą medyczną.
Tak, Doppler może być pomocny w badaniach nerek, moszny, jąder, prostaty oraz zmian ogniskowych. Pozwala ocenić przepływ i unaczynienie, co może mieć znaczenie diagnostyczne. W urologii ważny jest także dobór głowicy, najczęściej konweksowej lub liniowej.
Tak, ale nie zawsze jest podstawą badania. W fizjoterapii i badaniach MSK najważniejsza jest zwykle głowica liniowa oraz dobra jakość obrazu tkanek powierzchownych. Doppler może pomóc przy ocenie unaczynienia, stanów zapalnych, zmian przeciążeniowych i procesu regeneracji.
To zależy od rodzaju badania. Do naczyń, tarczycy i tkanek powierzchownych najczęściej używa się głowicy liniowej. Do jamy brzusznej, nerek i położnictwa przezbrzusznego stosuje się głowicę konweksową. Do ginekologii przydatna jest głowica endokawitarna, a do serca głowica sektorowa.
Może zastąpić go w części zastosowań, szczególnie w POCUS, pracy przyłóżkowej, wizytach domowych i mobilnej diagnostyce. Aparat stacjonarny nadal może być wygodniejszy w pracowniach wykonujących wiele badań dziennie. Wybór zależy od specjalizacji, liczby pacjentów, potrzebnych głowic i zakresu badań.
Tak, Air Essence™ UltraLite L3 oferuje Color Doppler, Power Doppler i PW Doppler. Dzięki mobilnej, bezprzewodowej formie oraz różnym wariantom głowic może być dobrym wyborem do diagnostyki przy pacjencie, POCUS, badań naczyń, tarczycy, MSK, urologii i ginekologii.
Przede wszystkim warto określić, jakie badania będą wykonywane najczęściej. Następnie trzeba sprawdzić dostępne tryby Dopplera, rodzaje głowic, jakość obrazu, mobilność, ekran, baterię, zapis badań, serwis i gwarancję. Dobry aparat powinien być dopasowany do realnej pracy gabinetu, a nie tylko do ogólnej specyfikacji.
